耐強酸碳化硅冷凝器結構

耐強酸碳化硅冷凝器結構解析

一、核心材料：碳化硅（SiC）的“三高"特性

碳化硅作為第三代半導體材料，其晶體結構賦予其耐高溫、耐強腐蝕、高熱導率三大核心優勢，成為耐強酸冷凝器的理想基材：

耐高溫性：熔點高達2700℃，可在1600℃下長期穩定運行，短時耐受2000℃溫度。例如，在煤氣化裝置中，碳化硅冷凝器成功應對1350℃合成氣急冷沖擊，避免熱震裂紋泄漏風險。

耐強腐蝕性：對濃硫酸（98%）、（40%）、熔融鹽等強腐蝕介質呈化學惰性，年腐蝕速率<0.01mm。在氯堿工業中，設備壽命突破10年，較鈦材設備提升2倍；在含Cl?廢水處理中，壽命延長至15年，是316L不銹鋼的100倍。

高熱導率：熱導率達120-400W/(m·K)，是銅的2倍、不銹鋼的5倍。通過螺旋纏繞管束設計，湍流強度提升80%，傳熱系數突破12000W/(m2·℃)，丙烯酸生產中冷凝效率提升40%，蒸汽消耗量降低25%。

二、結構設計：六大核心部件協同增效

耐強酸碳化硅冷凝器通過以下創新設計實現高效、可靠運行：

碳化硅換熱管：

微通道結構：采用激光雕刻技術形成0.5-2mm微通道，比表面積提升至500㎡/m3，傳熱系數達3000-5000W/(m2·℃)，較傳統列管式冷凝器提升3-5倍。

螺旋纏繞設計：換熱管以3°-20°螺旋角反向纏繞，形成多層立體傳熱面，單臺設備傳熱面積可達5000㎡，是傳統設備的3倍。螺旋結構產生≥5m/s2離心力，管程邊界層厚度減少50%，污垢沉積率降低70%。

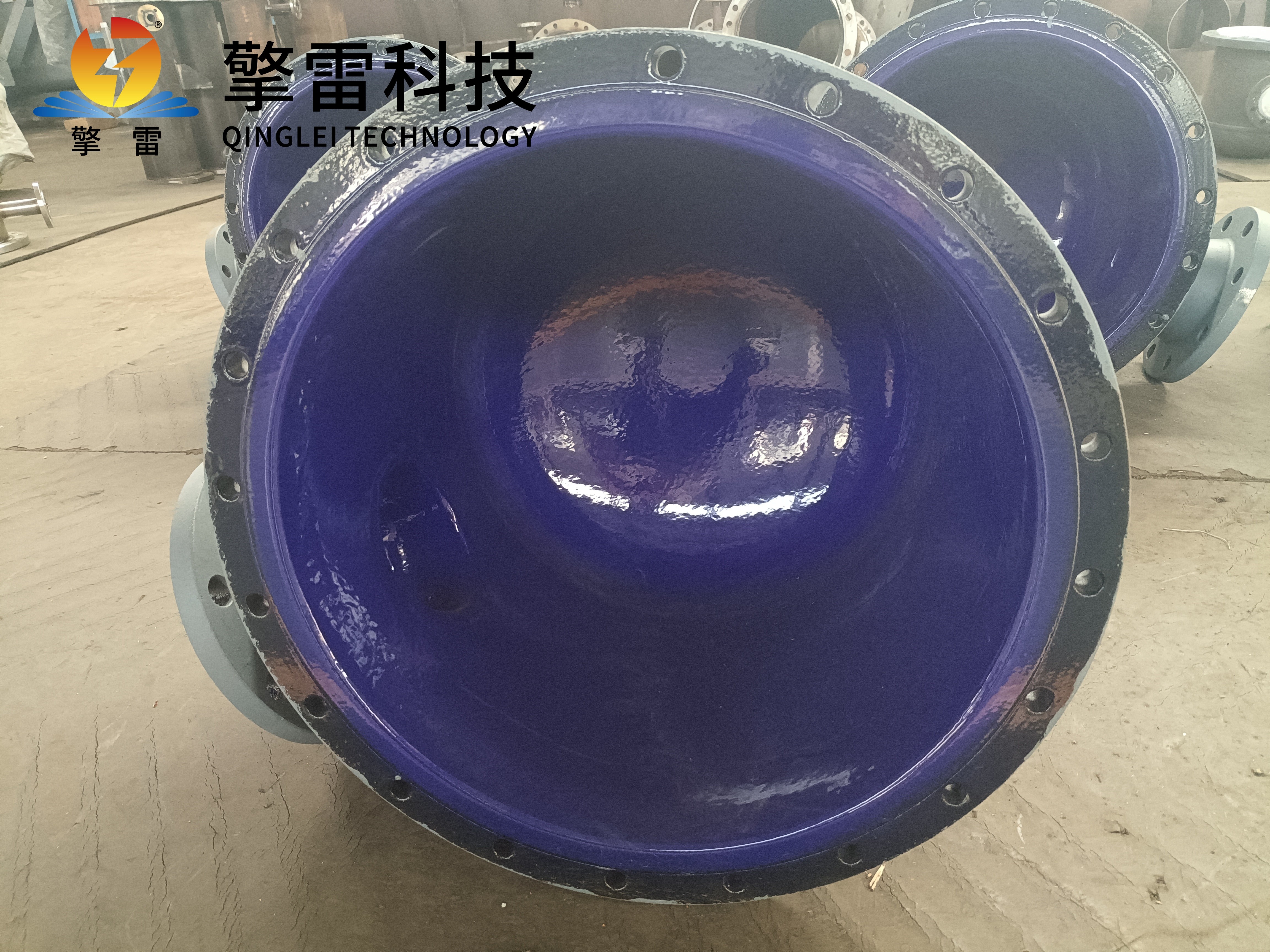

殼體：提供外部保護并支撐內部管束，適應高溫高壓環境，設計壓力可達12MPa。在煤氣化裝置中，殼體成功應對1350℃合成氣急冷沖擊，避免熱震裂紋泄漏風險。

進出口接管：通過優化流道設計，使流體呈螺旋狀流動進入冷凝器，強化湍流效果，降低壓降。在PTA生產中，此設計使冷凝效率提升35%，年節約冷卻水用量達30萬噸。

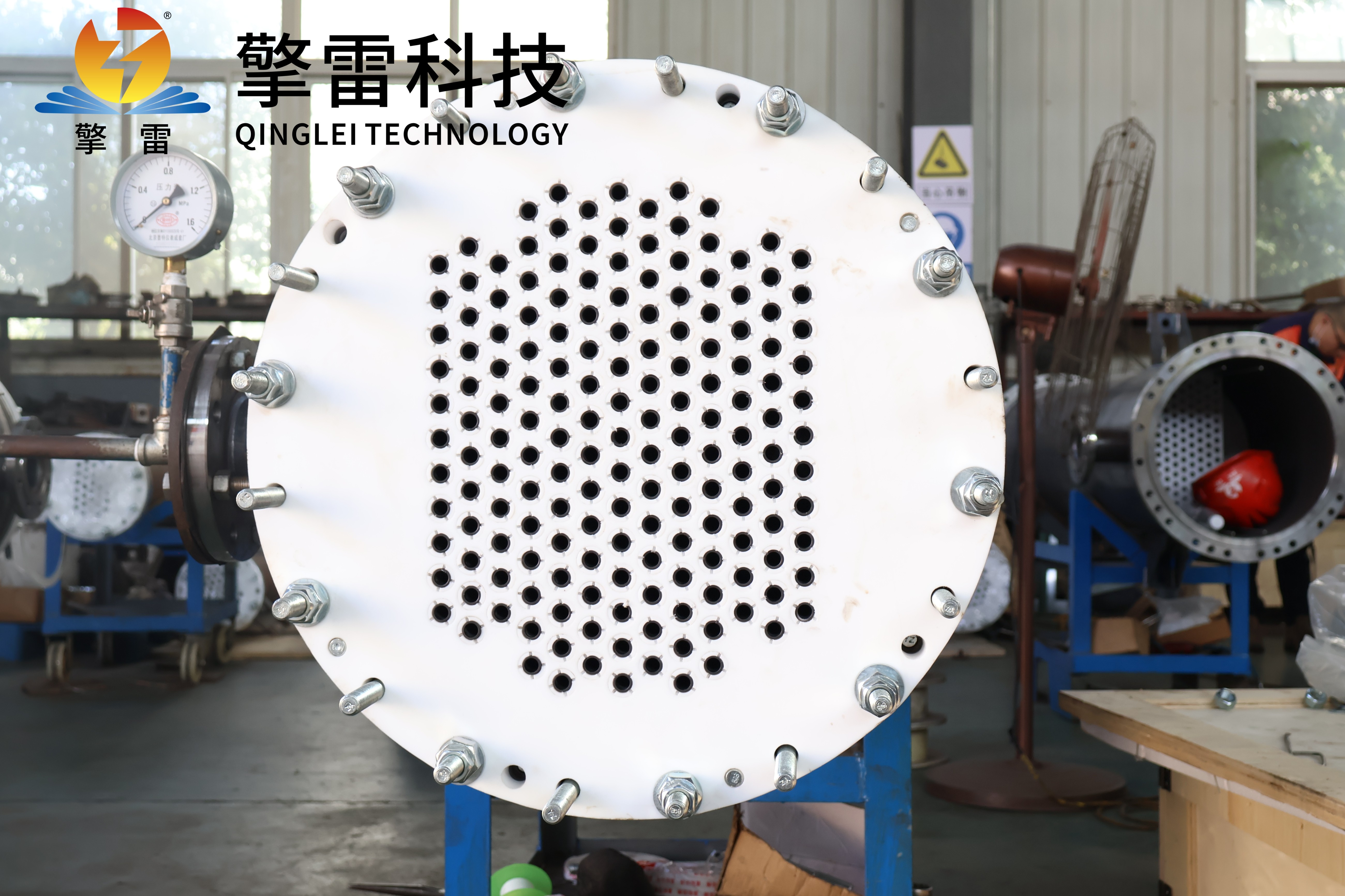

雙管板密封設計：

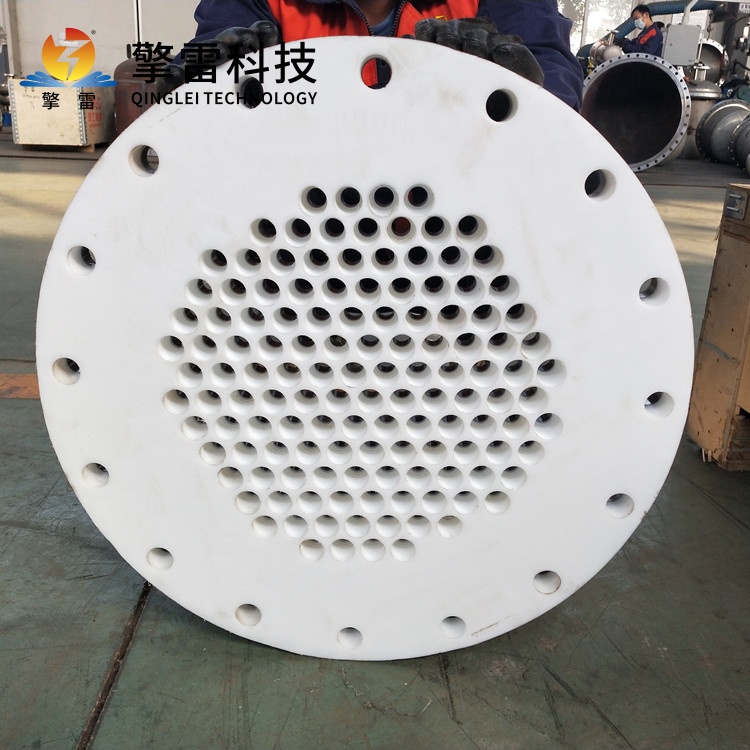

管程與殼程隔離：管程采用聚四氟乙烯管板抵御強酸腐蝕，殼程使用碳鋼板確保冷卻介質清潔與密封性。兩管板間形成空腔，集成壓力表或有毒氣體報警器，泄漏率<0.01%/年。

雙O形環密封：結合獨立腔室設計，即使單側密封失效，介質仍被物理隔離，安全性提升3倍。

復合管板：采用碳化硅-金屬梯度結構，通過化學氣相沉積（CVD）形成0.2mm碳化硅涂層，消除與不銹鋼基材的熱膨脹系數差異（4.2×10??/℃ vs 16×10??/℃），熱應力降低60%，設備變形量<0.1mm。

模塊化擴展單元：支持傳熱面積擴展至300㎡，維護時間縮短70%，適應多工況需求。在垃圾焚燒發電廠煙氣余熱回收中，模塊化設計使設備體積縮小40%，給水溫度提升至250℃。

三、流體動力學優化：湍流強化與熱邊界層破壞

耐強酸碳化硅冷凝器的傳熱效率提升，核心在于對流體動力學的深度優化：

微通道湍流強化：0.5-2mm微通道設計使流體在管內形成迪恩渦（Dean Vortex），邊界層厚度減少50%，污垢沉積率降低70%。在濕法蝕刻工藝中，與硝酸混合酸（10%HF+HNO?）在微通道中冷凝效率穩定，年腐蝕速率<0.004mm。

螺旋纏繞流道：換熱管以3°-20°螺旋角反向纏繞，形成復雜三維流道，強化湍流效應。在MDI（二苯基甲烷二異氰酸酯）生產中，螺旋纏繞管束設計使冷凝效率提升40%，蒸汽消耗降低25%。

自適應補償結構：管束自由端可軸向伸縮，配合特殊密封結構，消除熱應力。在鋼鐵行業均熱爐煙氣余熱回收中，此設計使設備抗振動性能提升3倍，噸鋼能耗降低15-20千瓦時。

四、應用場景：工況的性價值

耐強酸碳化硅冷凝器已在多個領域展現其獨值：

化工行業：

在硫酸轉化工段實現SO?到SO?的高效換熱，轉化率提升3%，年增效千萬元。

在氯堿工業濕氯氣環境連續運行5年，腐蝕量<0.2mg/cm2，優于哈氏合金。

能源行業：

在600MW燃煤機組中，排煙溫度降低30℃，發電效率提升1.2%，年節約燃料成本500萬元。

在氫能儲能系統中，設備實現1200℃高溫氫氣冷凝，系統能效提升25%。

環保行業：

在垃圾焚燒尾氣處理中，二噁英排放降低90%，余熱發電效率提升18%。

在煙氣脫硫裝置中，實現煙氣溫度從120℃降至50℃，脫硫效率提升15%，年節蒸汽量超萬噸。

五、技術趨勢：材料與智能化的深度融合

未來，耐強酸碳化硅冷凝器將向更高效、更智能的方向演進：

材料創新：

研發碳化硅-石墨烯復合材料，導熱系數有望突破300W/(m·K)，抗熱震性提升300%。

開發納米涂層技術，實現自修復功能，設備壽命延長至30年以上。

結構輕量化：

采用3D打印技術實現近凈成型，降低定制化成本，縮短制造周期。

開發三維螺旋流道設計，使傳熱效率再提升30%。

智能融合：

集成物聯網傳感器和數字孿生技術，實現預測性維護，故障率降低80%。

AI算法根據工況自動調節流體分配，綜合能效提升12%-15%。
