制藥蒸餾塔冷卻換熱器制藥應用

制藥蒸餾塔冷卻換熱器在制藥工業中的應用

引言

在制藥工業中，蒸餾是一種關鍵的分離和提純技術，廣泛應用于原料藥生產、溶劑回收及廢水處理等多個環節。蒸餾塔作為蒸餾過程的核心設備，其穩定運行直接關系到產品的質量和產量。而冷卻換熱器作為蒸餾塔系統中的組成部分，通過精確控制蒸餾塔頂部的溫度，確保了蒸餾過程的高效與穩定。

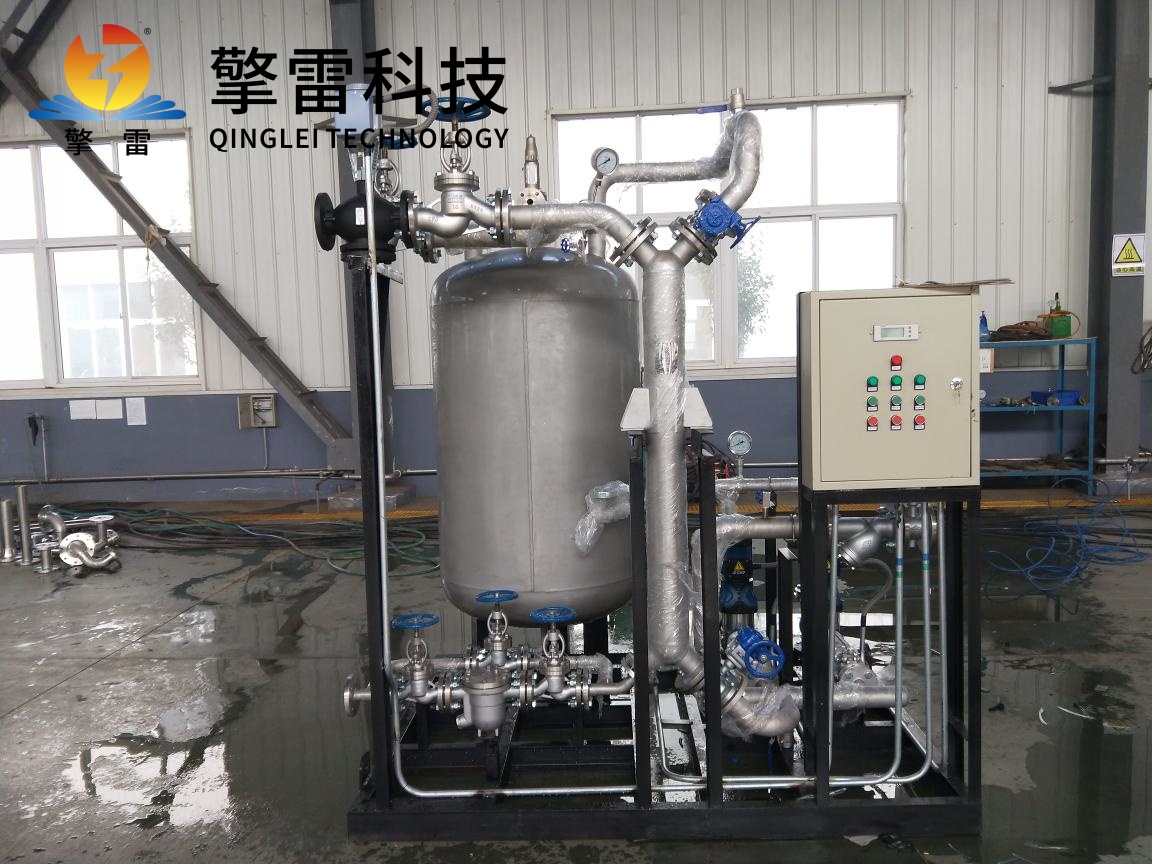

冷卻換熱器的工作原理

冷卻換熱器基于間壁式換熱原理，通過熱流體（如蒸餾塔頂部的蒸汽）與冷流體（如冷卻水或冷凍鹽水）的間接換熱，實現熱量的精準傳遞。在蒸餾過程中，高溫蒸汽進入換熱器的殼程，在管束表面釋放潛熱，逐漸冷凝為液態。同時，冷卻水在管程逆向流動，吸收蒸汽冷凝釋放的熱量，溫度升高后排出系統。這一過程不僅實現了蒸汽的冷凝，還回收了部分熱量，提高了能源利用效率。

冷卻換熱器在制藥工業中的核心作用

1. 保障分離效率

在蒸餾過程中，不同組分的沸點存在差異，通過精確控制冷凝溫度，可以確保目標組分充分冷凝，避免氣相組分逃逸導致的收率損失。同時，減少未冷凝雜質進入后續環節，提升分離純度。例如，在抗生素發酵液的蒸餾提純過程中，冷卻換熱器通過精確控制溫度，將目標抗生素與其他雜質有效分離，提高了產品的純度。

2. 控制工藝穩定性

穩定的冷凝效果對于維持蒸餾塔內的壓力、溫度平衡至關重要。冷卻換熱器通過及時帶走蒸汽的熱量，防止設備內壓力過高，保障蒸餾塔及相關設備的安全運行。同時，穩定的冷凝效果還能減少設備的熱應力，延長設備的使用壽命。例如，在磺胺類抗生素合成中，碳化硅換熱器耐受工況，保證原料純度不受污染，同時維持了工藝的穩定性。

3. 實現熱量回收與溶劑循環利用

冷卻換熱器在冷卻蒸汽的過程中，可以將蒸汽中的熱量傳遞給冷卻介質，實現熱量的回收利用。例如，回收的熱量可用于預熱原料液，降低能源消耗。此外，對于一些有機溶劑的蒸餾回收過程，冷卻換熱器能夠使蒸汽冷凝成液體溶劑，實現溶劑的循環利用，降低生產成本。例如，在有機溶劑蒸餾回收中，冷卻換熱器使蒸汽冷凝為液體溶劑，某企業通過該技術降低了溶劑采購成本30%。

4. 滿足GMP合規要求

制藥行業對設備的材質、清潔度、密封性有嚴苛標準。冷卻換熱器需具備抗腐蝕、易清潔、無物料殘留的特性，以避免設備本身對藥品造成污染，確保生產過程符合《藥品生產質量管理規范》（GMP）要求。例如，鈦合金換熱器在濕氯氣環境中年腐蝕速率僅0.002mm，是316L不銹鋼的1/10，適用于高腐蝕性工況。

冷卻換熱器的類型與結構創新

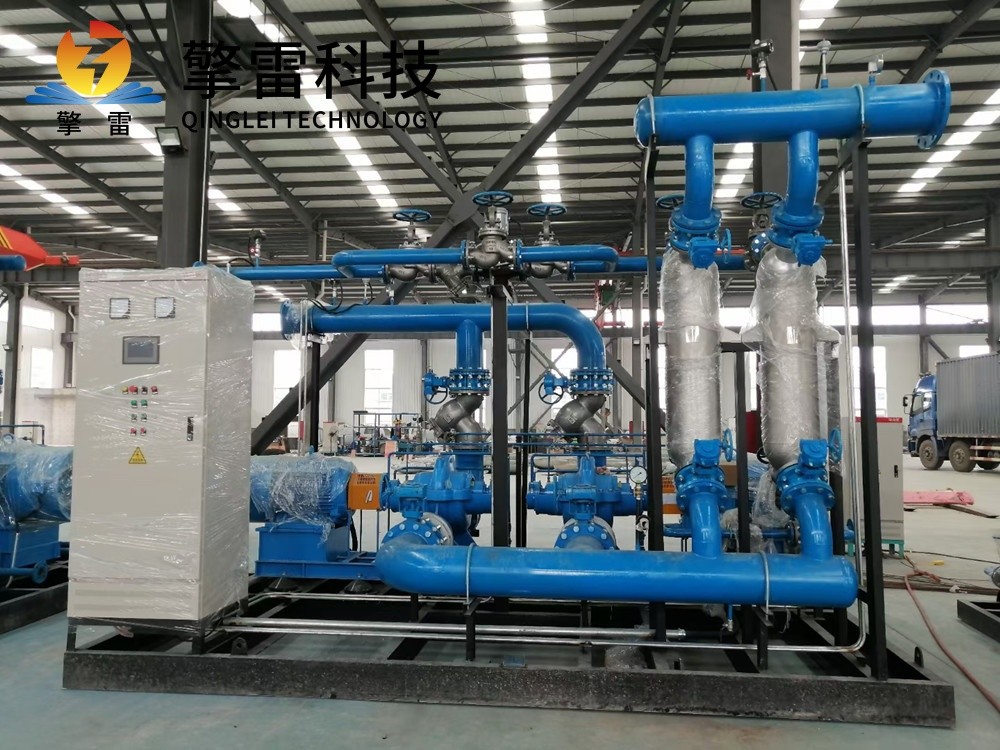

1. 管殼式冷卻換熱器

管殼式冷卻換熱器由管束、殼體、管板及折流板組成，結構堅固，適用于高壓、大流量工況。在制藥生產中，高溫工藝流體一般走管程，通過管壁將熱量傳遞給殼程內流動的冷卻介質。折流板的存在改變了殼程流體的流動方向，極大地增加了湍流程度，進而顯著提高了換熱效率。例如，在MDI（二苯基甲烷二異氰酸酯）生產中，鈦合金管殼式冷凝器承受8MPa壓力，連續運行5年無泄漏，年處理等強腐蝕介質超10萬噸。

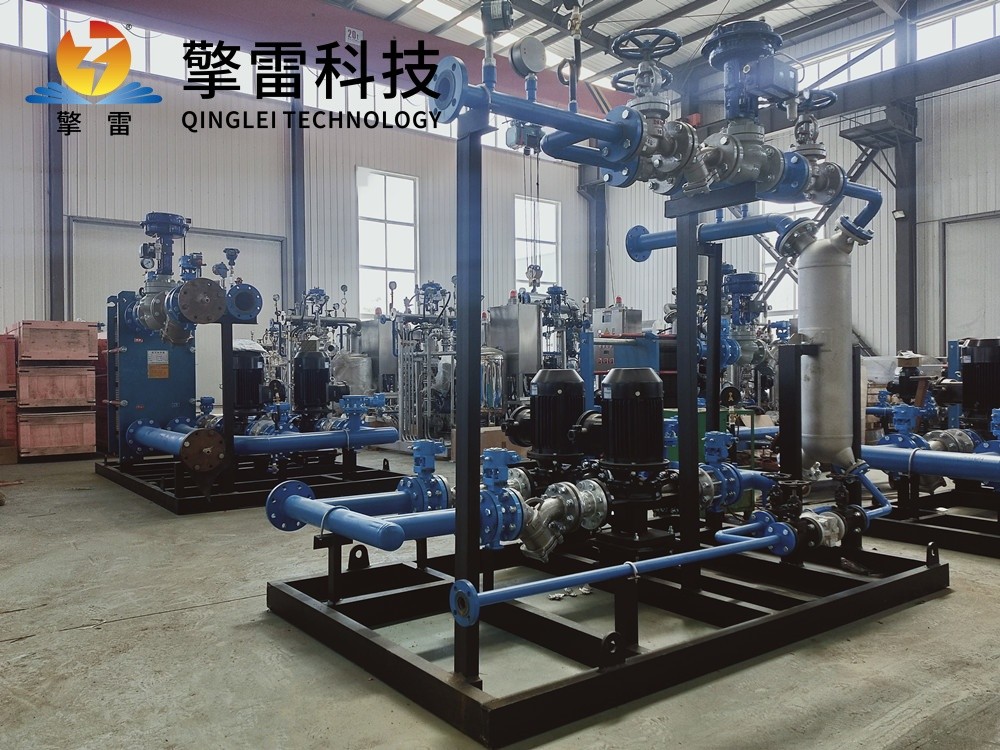

2. 板式冷卻換熱器

板式冷卻換熱器由多片波紋不銹鋼板片疊加組裝而成，板片間形成薄矩形通道，熱流體與冷流體在相鄰?fù)ǖ乐心媪髁鲃?dòng)。其傳熱系數可達2000—3500 W/(m2·K)，較管殼式提升50%，且占地面積縮小60%。模塊化設計支持2—10個模塊并聯，適應500L/h—50T/h產能需求，清洗時間從4小時縮短至1小時。例如，在注射劑生產線中，316L不銹鋼板式冷凝器實現pH 4—10范圍內連續運行3年無腐蝕泄漏，換熱效率達85%。

3. 螺旋板式冷卻換熱器

螺旋板式冷卻換熱器由兩張平行金屬板卷制成螺旋通道，冷熱流體逆向流動。其雙螺旋通道形成強制湍流，降低熱阻，傳熱系數達2500 W/(m2·K)，處理高粘度流體（如糖漿）時節能25%，且不易結垢?？刹鸾Y(jié)構便于定期清洗，結垢周期延長至12個月。例如，在糖漿冷卻項目中，處理黏度1500mPa·s流體時，壓降僅0.05MPa，傳熱效率達90%，較傳統設備節能25%。

4. 螺旋纏繞管冷卻換熱器

螺旋纏繞管冷卻換熱器采用3°—20°螺旋角反向纏繞的管束結構，形成復雜三維流道，延長流體路徑2—3倍，換熱面積增加40%—60%。湍流強度提升50%，傳熱系數達1500—2500 W/(m2·K)，較傳統直管式提升3—5倍。在抗生素發酵液冷卻中，單臺設備處理量達50噸/小時，熱回收效率≥92%，年節約蒸汽超3000噸。螺旋結構產生離心力減少污垢沉積，清洗周期延長至18個月，傳熱效率提升25%。

5. 碳化硅冷卻換熱器

碳化硅冷卻換熱器以碳化硅陶瓷為核心材料，具有高熱導率（120—270 W/(m·K)）、高溫穩定性（熔點超2700℃，1600℃下長期穩定運行）和全面耐腐蝕性（對濃硫酸、王水、等強腐蝕介質年腐蝕速率<0.005mm）。在疫苗滅菌工藝中，碳化硅換熱器實現培養基±0.2℃精準控溫，產品合格率提升至99.9%，年產能提升10%，設備壽命突破15年。在制藥廢水處理中，某企業采用碳化硅換熱器處理含抗生素和重金屬的廢水，設備連續運行18個月無腐蝕問題，維護成本降低80%。

冷卻換熱器的未來發展趨勢

1. 智能化控制

隨著物聯網、大數據和人工智能技術的發展，冷卻換熱器將實現智能化控制。通過嵌入傳感器和數字孿生平臺，實時監測管壁溫度、流體流速及腐蝕速率等關鍵參數，故障預警準確率>98%，非計劃停機時間減少60%。例如，當傳感器檢測到密封件溫度異常升高時，平臺自動發送預警信息，減少突發停機風險。機器學習算法根據歷史數據預測工況，動態調整冷卻介質流量與流速，能效提升12%—15%。

2. 綠色環保設計

在國家節能減排政策的要求下，未來的冷卻換熱器將更加注重綠色環保設計。采用低能耗的驅動設備，優化設備的結構和流程，減少冷卻介質的消耗和排放。同時，加強對設備廢熱回收利用的研究，實現能源的梯級利用，降低對環境的影響。此外，還應選用環保型的材料，減少設備在生產、使用和報廢過程中對環境的污染。例如，開發天然冷卻介質（如CO?工質）替代傳統氟利昂等對環境有害的制冷劑，減少溫室氣體排放。

3. 材料創新與結構優化

研發更高性能的材料，如碳化硅-石墨烯復合材料，其導熱系數突破300 W/(m·K)，耐溫提升至1500℃，適用于超臨界CO?發電等工況。納米流體強化傳熱技術使傳熱效率再提升15%，超疏水涂層減少結垢，清洗周期延長至18個月。采用仿生流道設計、3D打印技術，進一步提高傳熱效率與結構緊湊性。例如，廣東醫療制品公司采用日立化學精密加工的橢圓通道異形體，甲酸工質在結晶階段的流速分布均勻性比傳統圓管提升四成。

4. 集成化與模塊化設計

將冷卻換熱器與反應釜、分離設備等進行一體化設計，減少設備占地面積和中間環節。例如，某疫苗生產企業通過增加換熱模塊，將冷卻能力從500kW提升至1.2MW，無需更換整機。模塊化設計支持快速更換管束與在線清洗，降低運維成本。例如，某海上平臺項目通過模塊化維護，年運維成本降低50%。

結論

制藥蒸餾塔冷卻換熱器在制藥工業中扮演著至關重要的角色，它不僅保障了蒸餾過程的穩定運行，提高了產品的質量和產量，還實現了熱量的回收利用和溶劑的循環利用，降低了生產成本。隨著智能化控制、綠色環保設計、材料創新與結構優化以及集成化與模塊化設計等技術的不斷發展，冷卻換熱器將朝著更加高效、節能、環保和智能化的方向發展，為制藥行業的可持續發展提供有力支持。
